Виды моделирования в машиностроении: полный гид по 3D и цифровым методам

Когда инженер открывает CAD-систему программное обеспечение для автоматизированного проектирования, он редко задумывается о том, сколько именно способов существует, чтобы представить деталь на экране. Вопрос «сколько видов моделирования существует» звучит просто, но ответ кроется в глубине технологий, которые мы используем каждый день. В современном машиностроении отрасль промышленности, занимающаяся производством машин и оборудования нет единого универсального подхода. Есть инструменты для быстрого эскиза, методы для проверки прочности металла и сложные виртуальные копии целых заводов.

Мы часто слышим термин 3D-моделирование, но это лишь верхушка айсберга. Если вы работаете с чертежами или разрабатываете новые механизмы, важно понимать разницу между параметрической моделью и свободной формой. От этого зависит не только скорость работы, но и то, сможете ли вы передать файл станку с ЧПУ без ошибок. Давайте разберемся, какие виды моделей существуют на самом деле и где применяется каждый из них.

Параметрическое твердотельное моделирование: стандарт отрасли

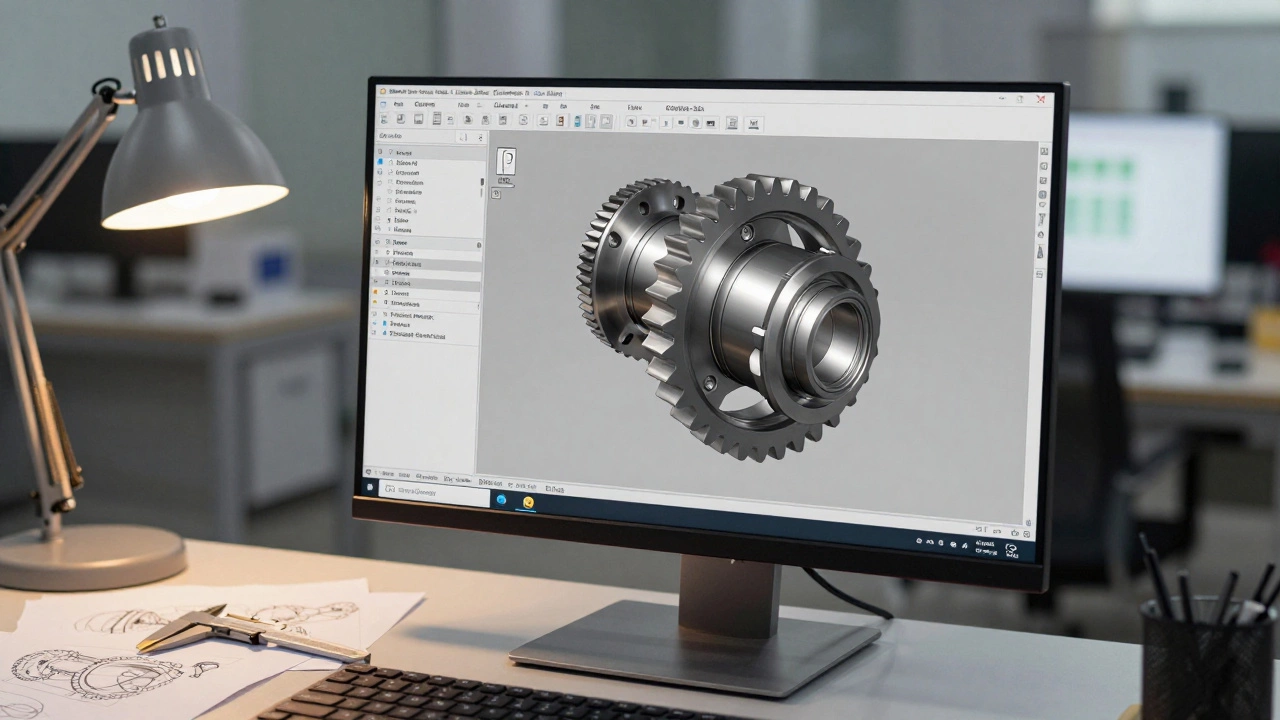

Это самый распространенный вид моделирования в России и мире. Вы создаете деталь шаг за шагом, как конструктор. Сначала чертите контур (эскиз), затем вытягиваете его в объем, добавляете отверстия, скругления и фаски. Главное здесь - связи. Если вы измените диаметр отверстия в начале, вся модель перестроится автоматически.

Такой подход идеален для деталей со стандартизированными формами: болты, корпусные детали, фланцы. Инженеры любят его за предсказуемость. Ошибка в одном измерении легко исправляется в дереве построения. Популярные системы вроде SolidWorks, Kompas-3D или Autodesk Inventor работают именно так. Это база, без которой невозможно современное производство.

Директное (безисторическое) моделирование: свобода от истории

Представьте, что вам прислали модель от партнера, но она сделана в другой программе, и история построений потеряна. Или нужно быстро подогнать чужую деталь под вашу сборку. Здесь на помощь приходит директное моделирование. Вы просто берете грань и тянете её мышкой. Нет эскизов, нет параметров, нет дерева построения. Есть только геометрия.

Этот метод спасает, когда нужно внести правки в импортные файлы STEP или IGES. Он менее строгий, чем параметрический, поэтому подходит для концептуальных этапов или быстрой корректировки геометрии. Однако для серийного производства он опасен: сложно контролировать точность размеров вручную.

Скульптурное и поверхностное моделирование: когда важна форма

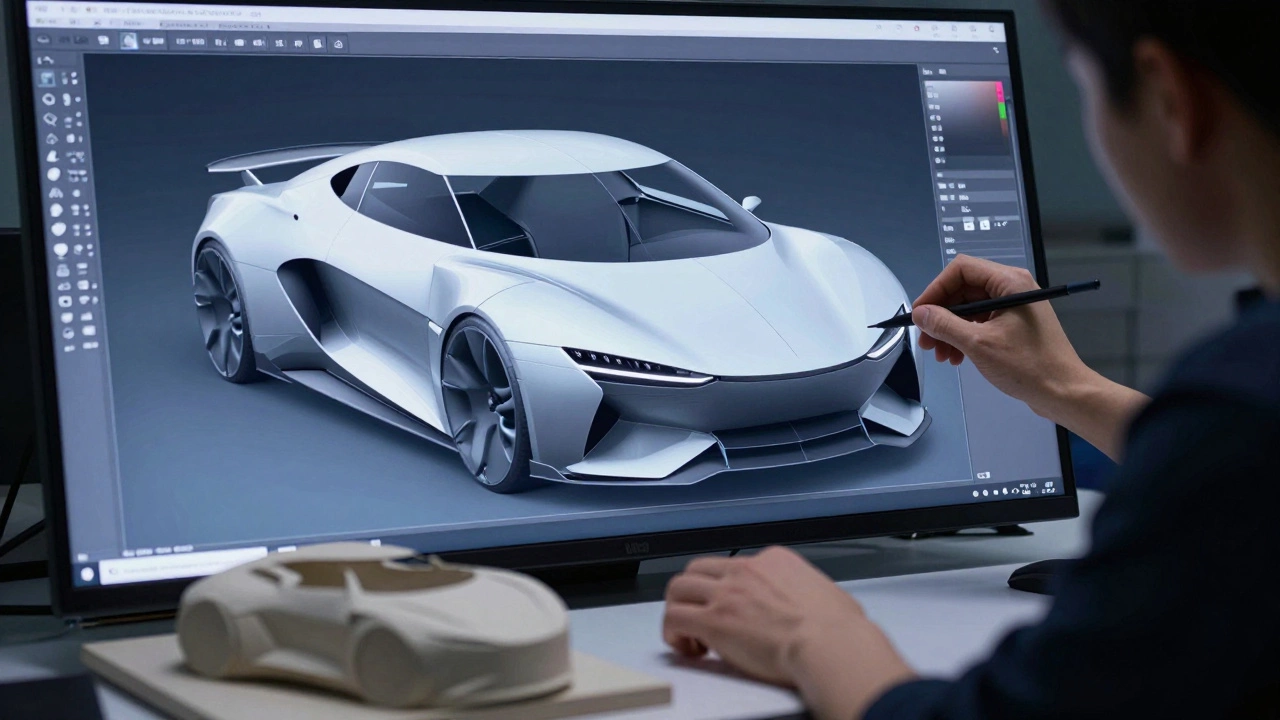

Не все детали в машиностроении состоят из прямых линий и цилиндров. Кузов автомобиля, корпус ноутбука или эргономичная ручка инструмента требуют плавных кривых. Здесь используется NURBS-моделирование (неодноородные рациональные B-сплайны). Инженер строит поверхность, а затем соединяет их в твердое тело.

Этот вид моделирования требует высокой квалификации. Ошибки в касательности поверхностей могут привести к дефектам при литье пластмасс или штамповке металла. Программы вроде Alias или Rhino популярны в дизайне, но в машиностроении они используются там, где аэродинамика или внешний вид критически важны.

Тонкостенное моделирование: листовой металл и пластик

Отдельный класс задач - работа с листовым материалом. Тонкостенное моделирование учитывает толщину стенки, радиусы гибки и технологические допуски. Система сама рассчитывает развертку листа, чтобы после резки и гибки деталь получилась нужного размера. Без специального модуля для листового металла инженеры часто допускают ошибки, пытаясь смоделировать гнутую деталь как обычный твердотелый объект.

Цифровой двойник: моделирование процессов, а не геометрии

Самый современный этап развития - переход от геометрической модели к функциональной. Цифровой двойник виртуальная копия физического объекта, обновляемая данными в реальном времени включает не только форму, но и физические свойства материалов, нагрузки, температуры и даже данные с датчиков реального станка. Это позволяет симулировать работу механизма до того, как будет вырезана первая деталь. Такой подход экономит миллионы рублей на испытаниях прототипов.

Как выбрать правильный метод?

Выбор зависит от задачи. Для серийного производства запчастей всегда выбирайте параметрическое моделирование. Оно обеспечивает контроль качества и легкость внесения изменений. Если вы занимаетесь промышленным дизайном и вам нужна красивая форма - используйте поверхности. А если вам нужно понять, выдержит ли конструкция нагрузку - подключайте расчетные модули (CAE) к вашей геометрической модели.

Часто в одном проекте используются несколько методов. Например, корпус может быть создан скульптурным методом, внутренние крепления спроектированы параметрически, а крышка выполнена тонкостенным моделированием. Ключ к успеху - понимание ограничений каждого подхода.
