Суть 3D-моделирования в машиностроении: от идеи до производства

Представьте, что вы конструктор на заводе. Раньше вам нужно было неделю чертить детали на бумаге, а потом ждать, пока мастерская сделает макет, чтобы проверить, подойдет ли он к соседней детали. Сейчас весь этот процесс занимает часы. В чем суть 3D-моделирования? Это создание точной цифровой копии объекта или механизма в трех измерениях. Для машиностроения это не просто картинка, а рабочий инструмент, который позволяет увидеть будущую деталь до того, как она будет вырезана из металла.

В современном производстве цифровая модель - это язык, на котором говорят инженеры, технологи и станки с ЧПУ. Если раньше ошибки обнаруживали уже на этапе сборки, то теперь их ловят на экране монитора. Это экономит миллионы рублей на переделках и сокращает сроки вывода новой продукции на рынок.

Ключевые выводы

• 3D-моделирование в машиностроении - это создание параметрических моделей, которые хранят все размеры и связи между деталями.
• Технология позволяет сократить время разработки новых узлов на 30-50% по сравнению с бумажным чертежом.
• Основные форматы обмена данными: STEP, IGES и STL для аддитивных технологий.
• Цифровая модель служит основой для расчета нагрузок (CAE) и подготовки файлов для станков (CAM).

Что такое параметрическое моделирование

Когда мы говорим о сути процесса, важно отличать простое рисование объемов от инженерного проектирования. В машиностроении используется параметрическое моделирование. Это значит, что каждая линия, плоскость и отверстие связаны логикой. Например, если вы меняете диаметр вала, система автоматически обновляет посадочные места подшипников и шлицевых соединений.

Такой подход исключает человеческий фактор. Вы больше не ищете, где именно указан размер 15 мм, потому что он привязан к конкретному элементу конструкции. Изменение одного параметра запускает цепную реакцию пересчета всей модели. Это критически важно при доработке существующих узлов, когда нужно быстро проверить несколько вариантов геометрии.

Роль CAD-систем в производственном цикле

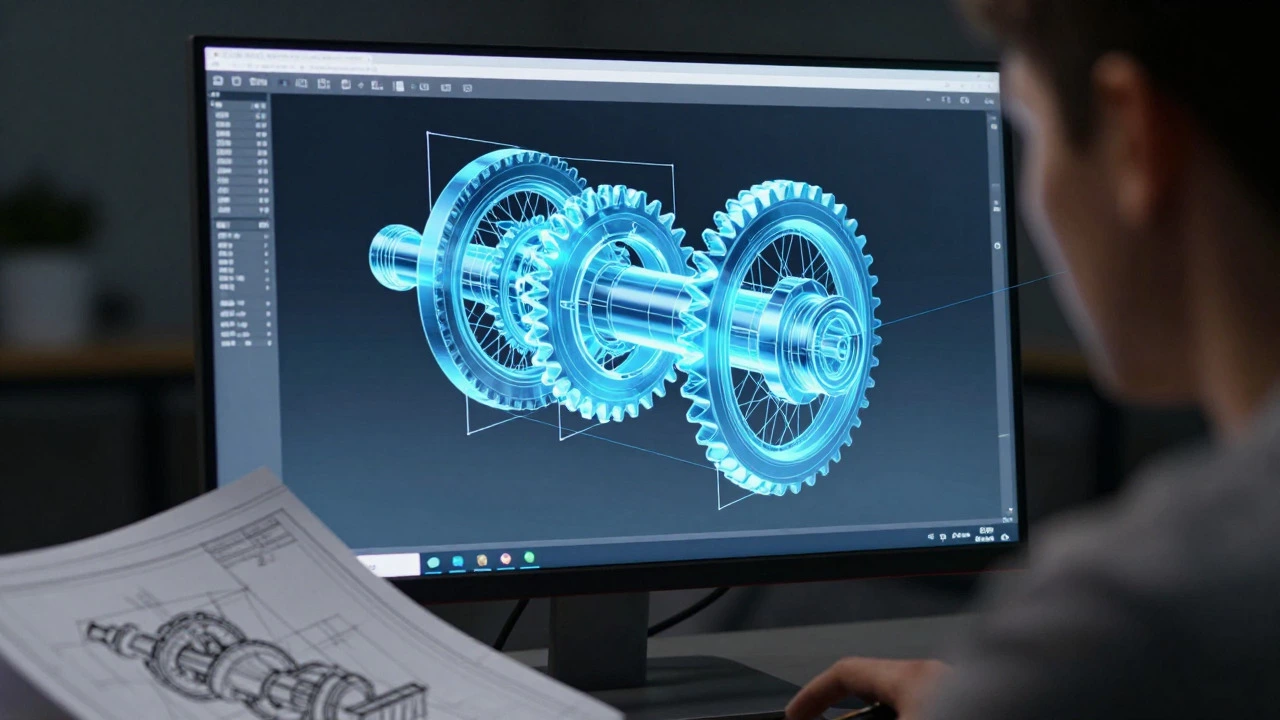

Сердцем этого процесса являются CAD-системы (Computer-Aided Design). На российском рынке широко используются решения вроде КОМПАС-3D, SolidWorks и CATIA. Каждая из них имеет свои сильные стороны, но общая задача одна - превратить эскиз инженера в математически точную модель.

Работа начинается с выбора типа поверхности. Для простых деталей используют твердотельное моделирование, где объект считается сплошным телом с массой и объемом. Для сложных корпусов или обтекателей применяют поверхностное моделирование, которое работает с оболочками. Понимание этих разниц помогает выбрать правильный метод построения, чтобы модель была легкой и не тормозила работу системы.

После создания отдельной детали наступает этап сборки. Здесь модель становится живым механизмом. Инженер задает кинематические пары: шарниры, шестерни, винтовые соединения. Теперь можно «прокрутить» двигатель на компьютере и убедиться, что поршни не упрутся в крышку блока. Это называется виртуальным прототипированием.

От модели к расчетам: связь с CAE

Модель сама по себе бесполезна, если она не проходит проверку на прочность. Здесь на сцену выходит CAE-анализ (Computer-Aided Engineering). Суть метода заключается в дискретизации модели: компьютер разбивает деталь на тысячи мелких ячеек (сетку) и рассчитывает, как они деформируются под нагрузкой.

Например, при проектировании рычага гидравлического пресса инженер накладывает усилие в 5 тонн и смотрит на карту напряжений. Красные зоны показывают, где материал может треснуть. Если запас прочности мал, форму рычага меняют прямо в CAD-системе, и расчет повторяется заново. Цикл «проектирование - расчет - доработка» занимает минуты, а не недели.

Подготовка к производству: CAM и ЧПУ

Когда конструкция одобрена, модель отправляется в цех. Но станок с числовым программным управлением (ЧПУ) не понимает абстрактные формы. Ему нужны координаты. За это отвечает CAM-технология (Computer-Aided Manufacturing).

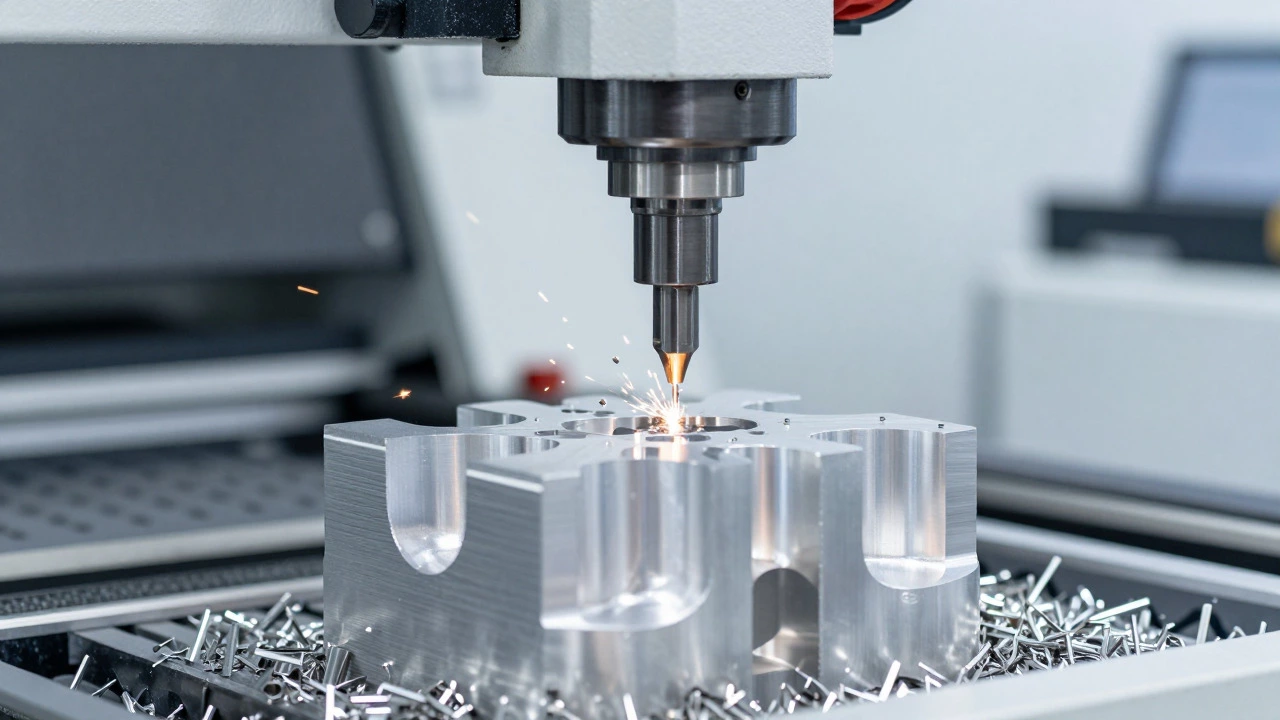

Инженер-технолог выбирает стратегию обработки: фрезерование, токарная обработка или сверление. Система строит траекторию движения инструмента, учитывая скорость подачи, глубину резания и охлаждение. Результат - файл с G-кодом, который загружается в контроллер станка. Таким образом, 3D-модель напрямую управляет физическим процессом снятия стружки.

Особое место занимает аддитивное производство (3D-печать). Для него нужен формат STL, который представляет поверхность модели как треугольную сетку. Этот метод позволяет создавать сложные внутренние каналы охлаждения, которые невозможно сделать на классической фрезере. В авиационном и автомобильном секторе это стало стандартом для легких и прочных деталей.

Проблемы внедрения и типовые ошибки

Несмотря на очевидные плюсы, переход на 3D часто сталкивается с сопротивлением. Главная проблема - качество исходных данных. Если модель сделана «на коленке» без соблюдения правил нормального проектирования, она будет тяжелой и сложной для анализа. Такие файлы долго открываются, плохо передаются между разными программами и могут «ломаться» при импорте в CAM-систему.

Другая частая ошибка - игнорирование допусков. В 3D-модели все размеры идеальные, но в реальности металл имеет термические расширения, а станки - погрешности. Инженер должен явно указывать допуски и шероховатость поверхностей в свойствах модели, иначе технолог получит неполную информацию. Без этих данных цифровая модель остается красивой картинкой, а не руководством к действию.

Перспективы развития технологии

Сейчас индустрия движется к концепции «цифрового двойника». Это полная копия физического изделия, которая обновляется в реальном времени с помощью датчиков. Если вал в работе начинает вибрировать сильнее нормы, данные летят в модель, и система подсказывает, когда потребуется замена. Так 3D-моделирование превращается из этапа проектирования в инструмент управления жизненным циклом продукта.

Также растет роль искусственного интеллекта. Алгоритмы начинают сами предлагать варианты оптимизации формы деталей, снижая вес конструкции при сохранении прочности. Для машиностроителя это означает, что рутинная работа по поиску оптимальной геометрии будет автоматизирована, позволяя сосредоточиться на творческой части задачи.
